FKM Auswertepunkte
Der „Rechnerischer Festigkeitsnachweis für Maschinenbauteile“ des Forschungskuratorium Maschinenbau („FKM-Richtlinie“) bietet sowohl einen Rechengang mit Nennspannungen an üblichen Kerbstellen (analog zur DIN 743) als auch einen Rechengang mit örtlichen Spannungen an beliebig geformten Bauteilen. Für die zugehörigen Parameter wurde daher die Komponente Auswertepunkt FKM (fkm_evaluation_point) geschaffen.
Ein FKM-Auswertepunkt kann folgendermaßen verwendet werden:

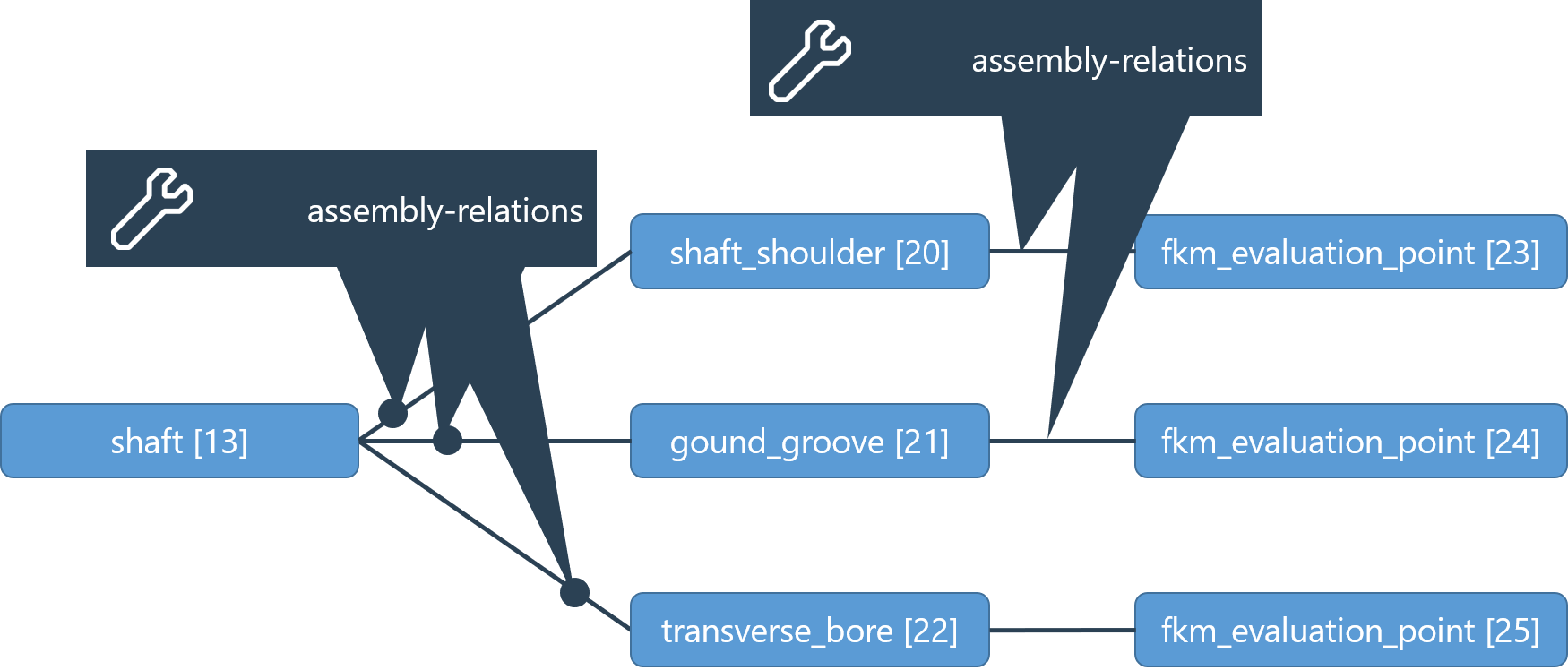

Der Auswertepunkt FKM kann über eine assembly-Relation mit einer Kerbstellen verbunden werden. In diesem Fall verwendet er das Koordinatensystem der zugehörigen Welle.
Der Auswertepunkt FKM kann über eine assembly-Relation mit einer Kerbberechnungsposition einer Welle-Nabe-Verbindungen verbunden werden. In diesem Fall verwendet er das Koordinatensystem der zugehörigen (inneren) Welle.
Der Auswertepunkt FKM kann einer Baugruppe | assembly_group über eine assembly-Relation zugewiesen werden. In diesem Fall verwendet er das Koordinatensystem der Baugruppe.
Benötigte Relationen | XML Syntax |
|---|---|
Assembly-Relation Kerbstelle- Auswertepunkt | <relation id="175" type="assembly"> <ref id="113" role="assembly" hint="shaft_shoulder"/> <ref id="178" role="part" hint="fkm_evaluation_point"/> </relation> |
