Lokale Koordinatensyteme für alle Komponenten

In diesem Abschnitt wird für jeden Komponententyp die Position und Orientierung des lokalen Koordinatensystems (soweit vorhanden) definiert.

Begriffsfestlegung

Begriff	Definition
Endpunkt	Jede Komponente verfügt über zwei Endpunkte. Dies sind die Punkte, die bei der Projektion der Komponente auf die Wellenachse den maximalen axialen Abstand zueinander haben. Einer dieser Endpunkte wird als linker, der andere als rechter Endpunkt festgelegt.
Gesamtbreite	Ist der axiale Abstand der beiden Endpunkte.
Mittelpunkt	Liegt auf der Wellenachse auf halber Strecke zwischen den beiden Endpunkten.
Mittelpunkts-Ebene	Die Ebene beinhaltet den Mittelpunkt und steht senkrecht zur Wellenachse.

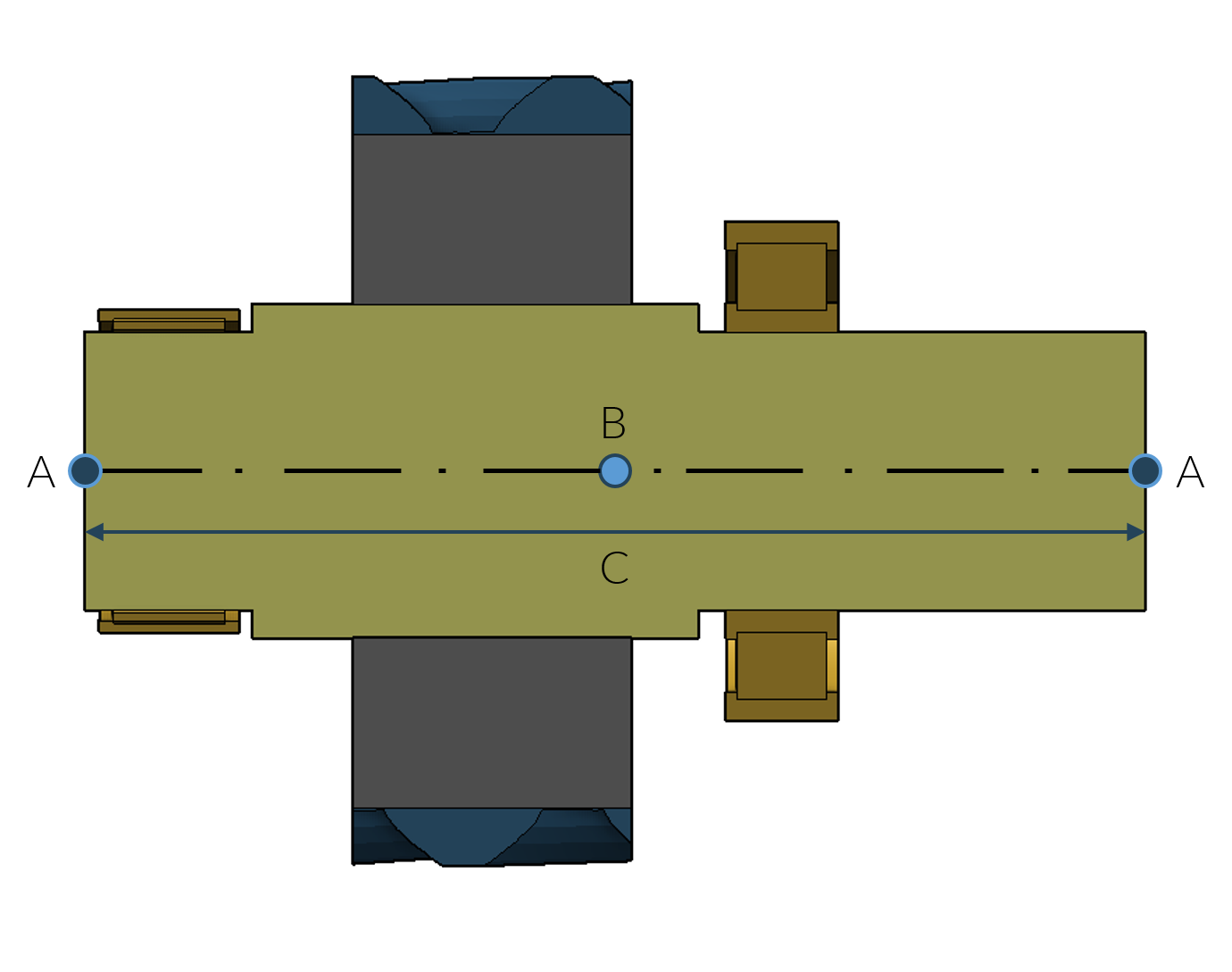

Abbildung 1. Begriffsfestlegung am Beispiel einer Welle

A: Endpunkte, B: Mittelpunkt, C: Gesamtbreite

Festlegung der u-Achse

Komponente	Festlegung der u-Achse
Alle Komponententypen	Die u-Achse zeigt entlang der Wellenlängsachse von der linken zur rechten Seite einer Komponente. Hinweis Änderung ggü. REXS Version 1.4 Klarstellung: Die Blickrichtung bzw. "links" und "rechts" kann für jede Komponente die über ein Koordinatensystem verfügt separat festgelegt werden. Insbesondere muss die u-Achse einer Komponente auf einer Welle nicht zwingend in die gleiche Richtung zeigen wie die u-Achse der Welle.Festlegung der u-Achse

Komponente

Festlegung der u-Achse

Alle Komponententypen

Die u-Achse zeigt entlang der Wellenlängsachse von der linken zur rechten Seite einer Komponente.

Hinweis

Änderung ggü. REXS Version 1.4

Klarstellung: Die Blickrichtung bzw. "links" und "rechts" kann für jede Komponente die über ein Koordinatensystem verfügt separat festgelegt werden. Insbesondere muss die u-Achse einer Komponente auf einer Welle nicht zwingend in die gleiche Richtung zeigen wie die u-Achse der Welle.Festlegung der u-Achse

Festlegung der v- und w-Achse

Komponente

Festlegung der v- und w-Achse

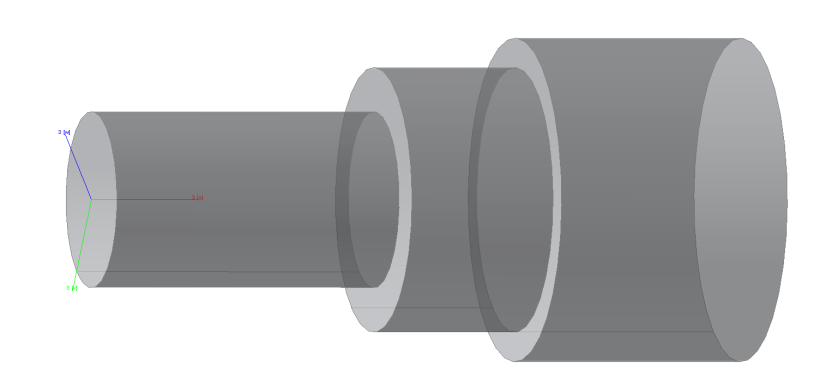

shaft

Keine Vorgabe, da eine Welle i.A. rotationssymmetrisch ist. Die Wellenabschnitte, aus denen eine Welle aufgebaut ist, werden entlang der u-Achse aneinandergereiht.

cylindrical_gear

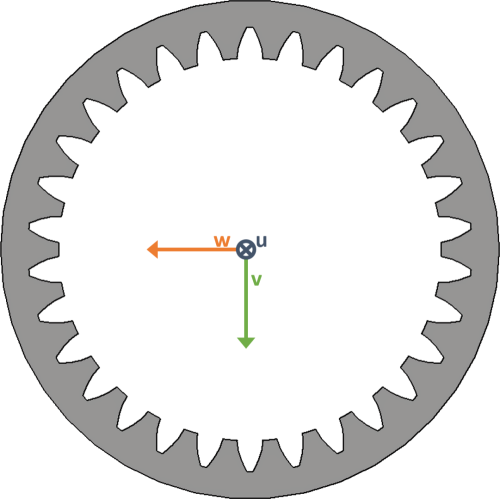

ring_gear

Die w-Achse zeigt auf den Mittelpunkt des ersten Zahns in der Mittelpunkt-Ebene. Das Attribut datum_face_orientation gibt an ob die Bezugsseite bezüglich dem lokalen Koordinatensystem des Zahnrades in positiver oder in negativer Richtung liegt.

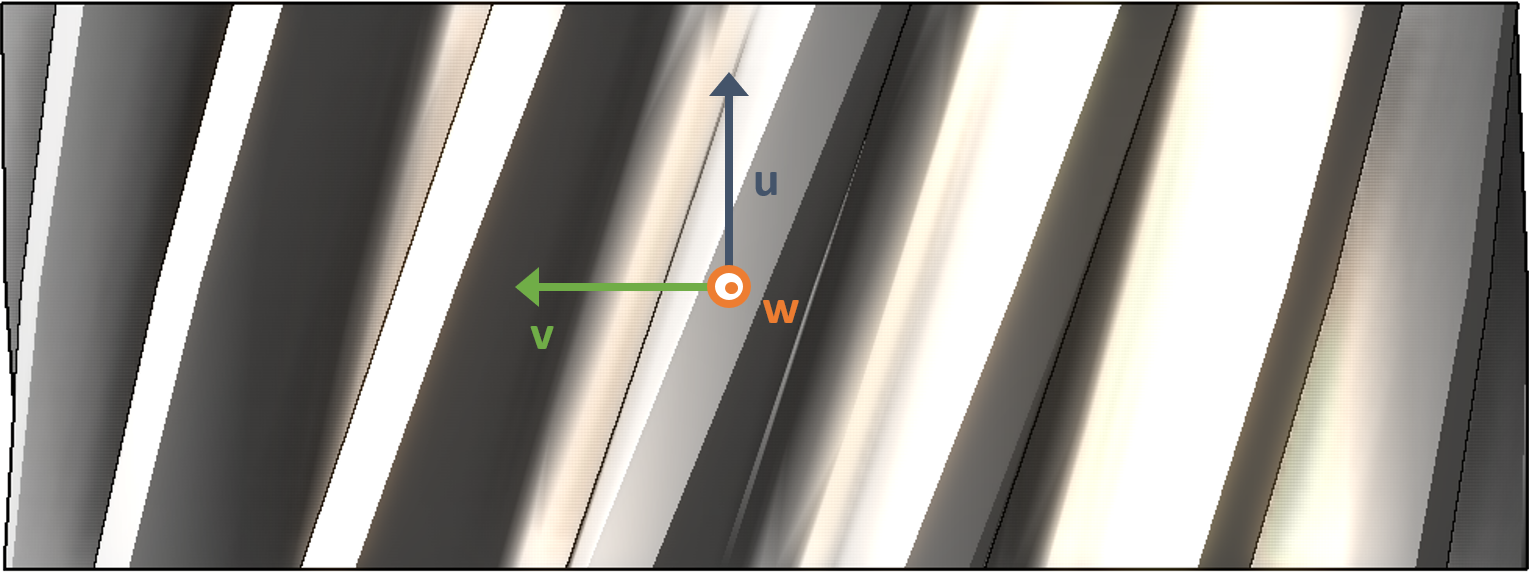

rechtssteigend (b > 0)

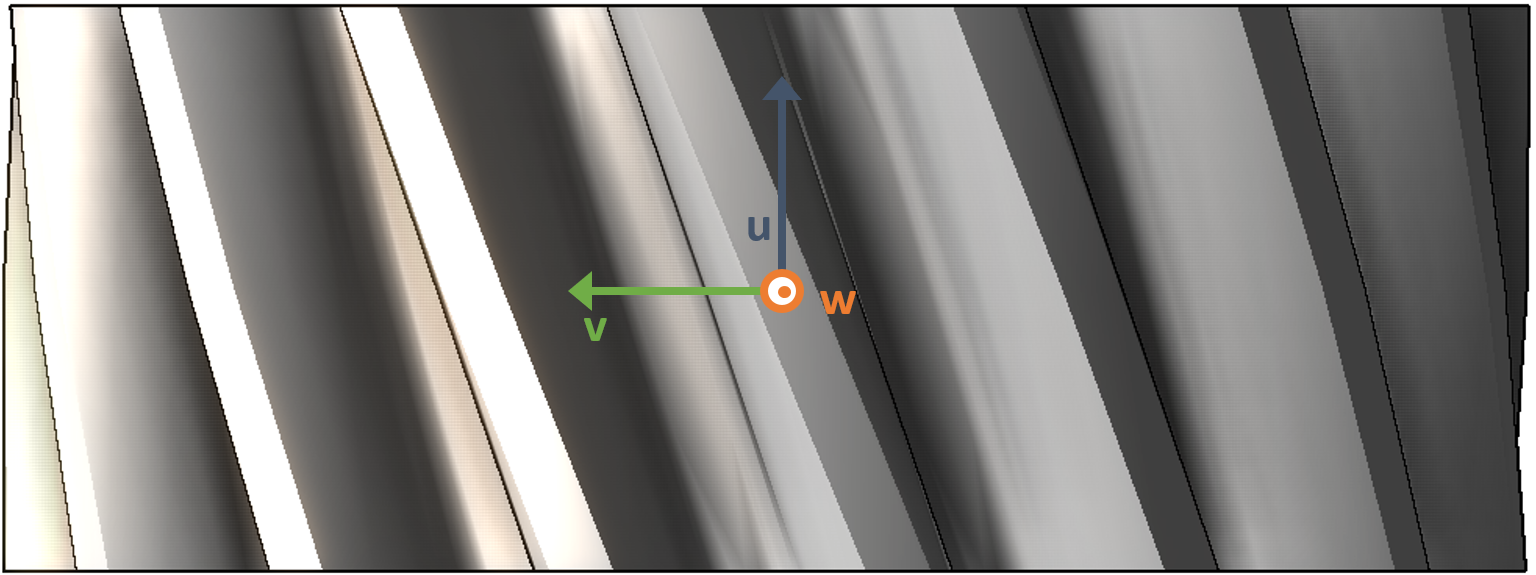

linkssteigend (b < 0)

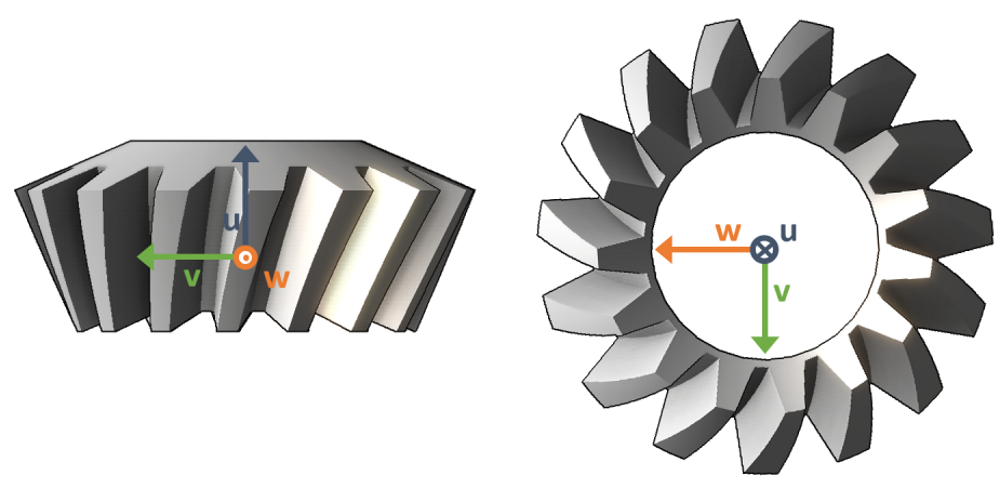

bevel_gear

Die w-Achse zeigt auf den Mittelpunkt des ersten Zahns in der Ebene senkrecht zur Wellenachse. Das Attribut bevel_cone_orientation gibt an ob die Kegelspitze bezüglich dem lokalen Koordinatensystem des Kegelrads in positiver oder in negativer Richtung liegt.

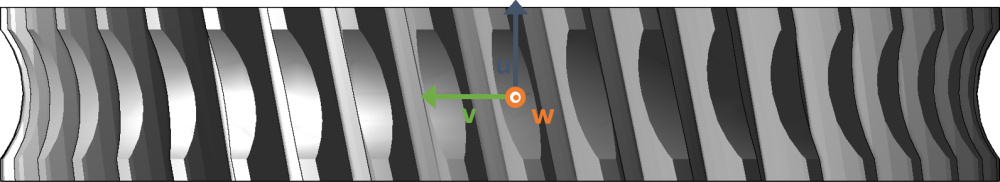

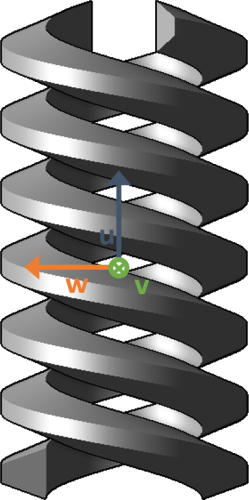

worm_gear

worm_wheel

Die w-Achse zeigt auf den Mittelpunkt des ersten Zahns in der Ebene senkrecht zur Wellenachse.

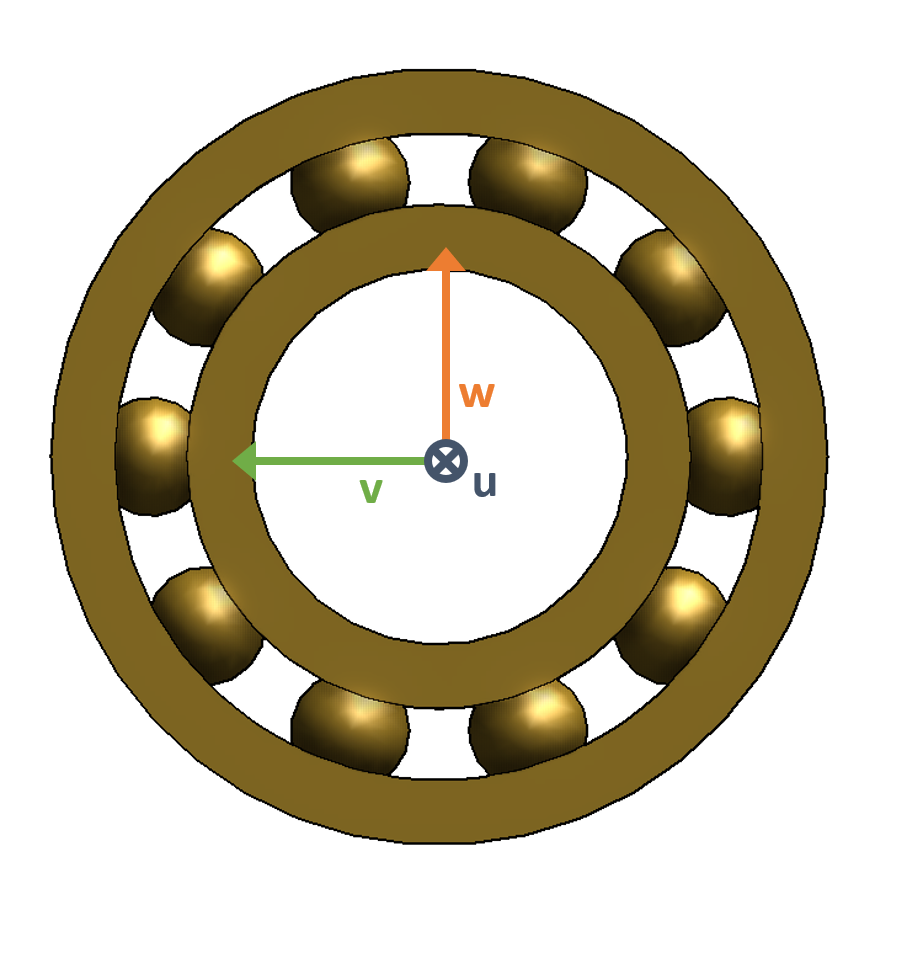

rolling_bearing_with_catalog_data

rolling_bearing_with_detailed_data

Die Winkelposition der Wälzkörper wird über das Attribut angular_position_around_u angegeben. Der Winkel wird ab der v-Achse gezählt. Siehe auch position_of_rolling_elements.

Position des Koordinatenursprungs

Komponente	Position des Koordinatenursprungs
shaft side_plate	Der Ursprung des lokalen Koordinatensystems liegt im linken Endpunkt.
bevel_gear	Der Ursprung des lokalen Koordinatensystem entspricht der Projektion des Auslegungspunktes P auf die Radachse. Bei Kegelradstufen ohne Achsversatz liegt der Auslegungspunkt auf Höhe der halben Verzahnungsbreite (ISO 23509 2006 A.3). Bei Hypoiden gibt es verschiedene Methoden für die Wahl des Auslegungspunkts, die Position des Auslegungspunktes kann dabei von der Mitte der Zahnbreite abweichen, siehe ISO 23509 2006 A.3 für Details. Abweichungen von der Zahnmitte ergeben sich für beide Zahnräder bei Verwendung der Methode 1 (Gleason), sowie für das Ritzel bei der Verwendung von Methode 3 (Klingelnberg).
Alle anderen Komponententypen	Der Ursprung des lokalen Koordinatensystems liegt im Mittelpunkt der Komponente.

Komponente

Position des Koordinatenursprungs

shaft

side_plate

Der Ursprung des lokalen Koordinatensystems liegt im linken Endpunkt.

bevel_gear

Der Ursprung des lokalen Koordinatensystem entspricht der Projektion des Auslegungspunktes P auf die Radachse. Bei Kegelradstufen ohne Achsversatz liegt der Auslegungspunkt auf Höhe der halben Verzahnungsbreite (ISO 23509 2006 A.3). Bei Hypoiden gibt es verschiedene Methoden für die Wahl des Auslegungspunkts, die Position des Auslegungspunktes kann dabei von der Mitte der Zahnbreite abweichen, siehe ISO 23509 2006 A.3 für Details. Abweichungen von der Zahnmitte ergeben sich für beide Zahnräder bei Verwendung der Methode 1 (Gleason), sowie für das Ritzel bei der Verwendung von Methode 3 (Klingelnberg).

Alle anderen Komponententypen

Der Ursprung des lokalen Koordinatensystems liegt im Mittelpunkt der Komponente.
