Welle
 | Eine Welle besteht aus:
und wird über eine Assembly-Relation mit der Getriebeeinheit verbunden. |
Modellierungsrichtlinie Quasistatisch
Jede Welle muss mindestens einen Wellenabschnitt besitzen.
Benötigte Komponenten | XML Syntax |
|---|---|
Welle | <component id="3" type="shaft"> ... </component> |
Wellenabschnitt | <component id="113" type="shaft_section"> ... </component> |
Benötigte Relationen | XML Syntax |
|---|---|
Assembly-Relation Welle - Wellenabschnitt | <relation id="1" type="assembly"> <ref id="3" role="assembly" hint="shaft"/> <ref id="13" role="part" hint="shaft_section"/> </relation> |
Assembly-Relation Getriebeeinheit - Welle | <relation id="2" type="assembly"> <ref id="1" role="assembly" hint="gear_unit"/> <ref id="3" role="part" hint="shaft"/> </relation> |

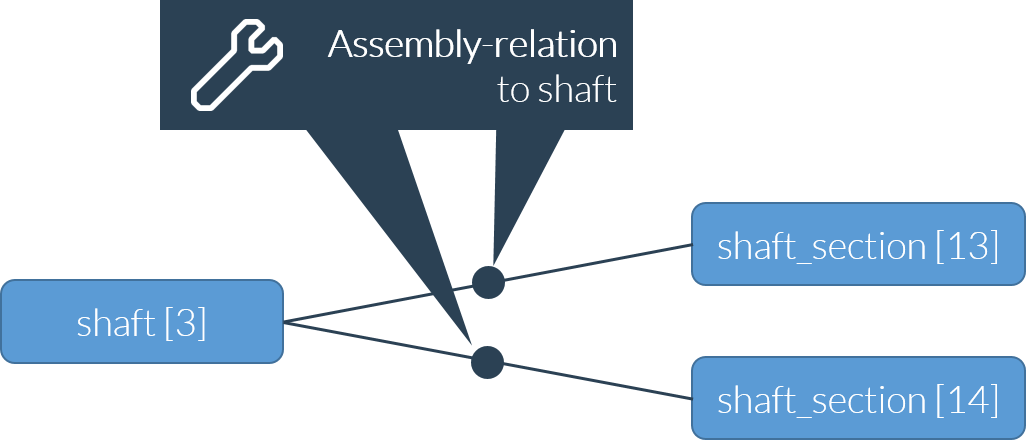

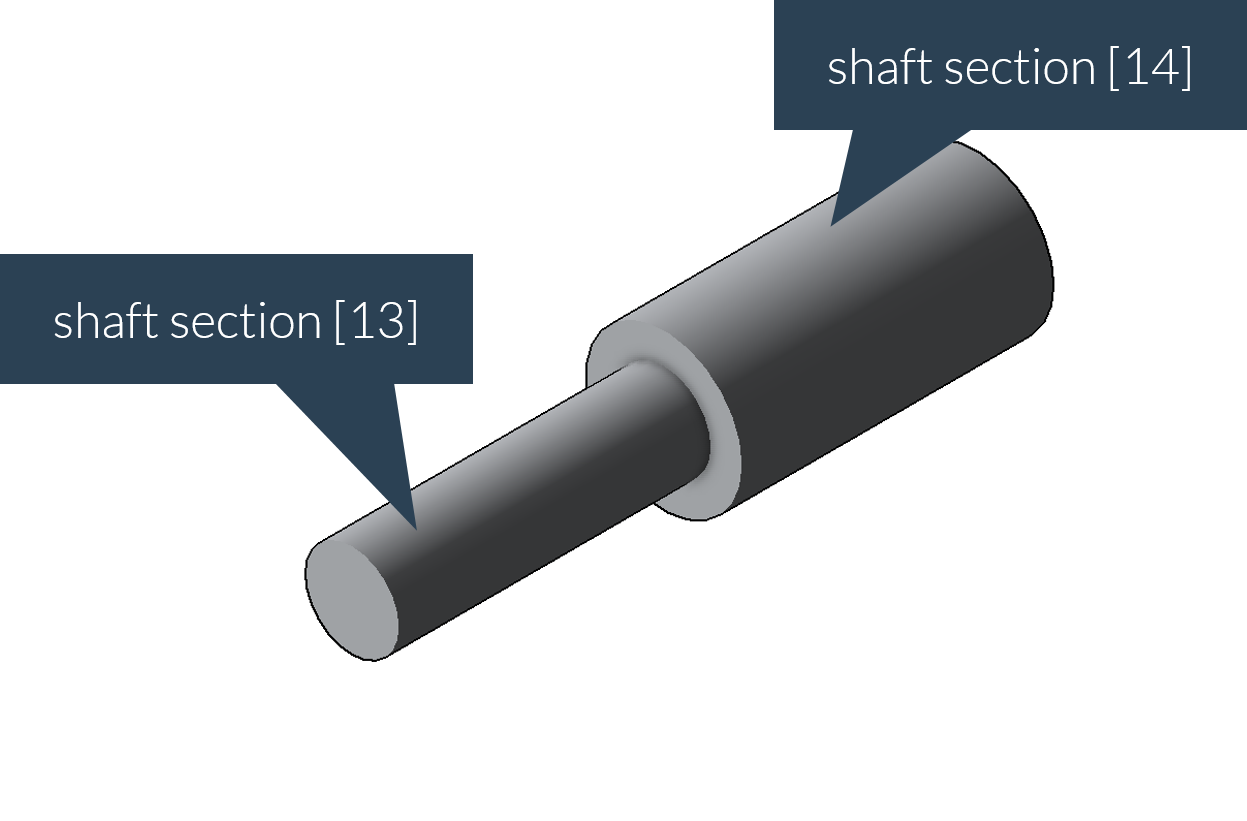

Tabelle 5. Beispiel Modellierung - Welle aus zwei Wellenabschnitten:
 |  |
