Kerbstellen
Die Beschreibung der Wellengeometrie kann durch die Modellierung sogenannter Kerbstellen weiter detailliert werden. Diese umfassen zum einen die Wellenabsätze, die den Übergang von einem Wellenabschnitt zum nächsten genauer beschreiben. Zum anderen können auch Rund- und Rechtecknuten, Spitzkerben und Querbohrungen beschrieben werden. Jede dieser Kerbformen ist als eigenständiger Komponentyp mit den entsprechenden Parametern verfügbar. Kerbstellen werden über eine assembly-Relation mit der zugehörigen Welle verbunden. Eine Kerbstelle kann dabei nur einer Welle zugeordnet werden. Ein Welle kann jedoch eine Vielzahl von Kerbstellen aufweisen.
Übersicht über die verfügbaren Kerbtypen:
Wellenabsatz (shaft_shoulder)
Wellenabsatz mit Freistich (shaft_shoulder_with_undercut)
Rundkerbe (round_groove)
Rechtecknut (rectangular_groove)
Spitzkerbe (v_notch)
Querbohrung (transverse_bore)
Hinweis
Änderung ggü. REXS Version 1.3
Die Modellierung von Kerbstellen bei Welle-Nabe-Verbindungen ist neu. Kerbberechnung bei Welle-Nabe-Verbindungen
Benötigte Komponenten | XML Syntax |
|---|---|
Welle | <component id="3" type="shaft"> ... </component> |
Kerbstelle | <component id="113" type="shaft_shoulder"> ... </component> |

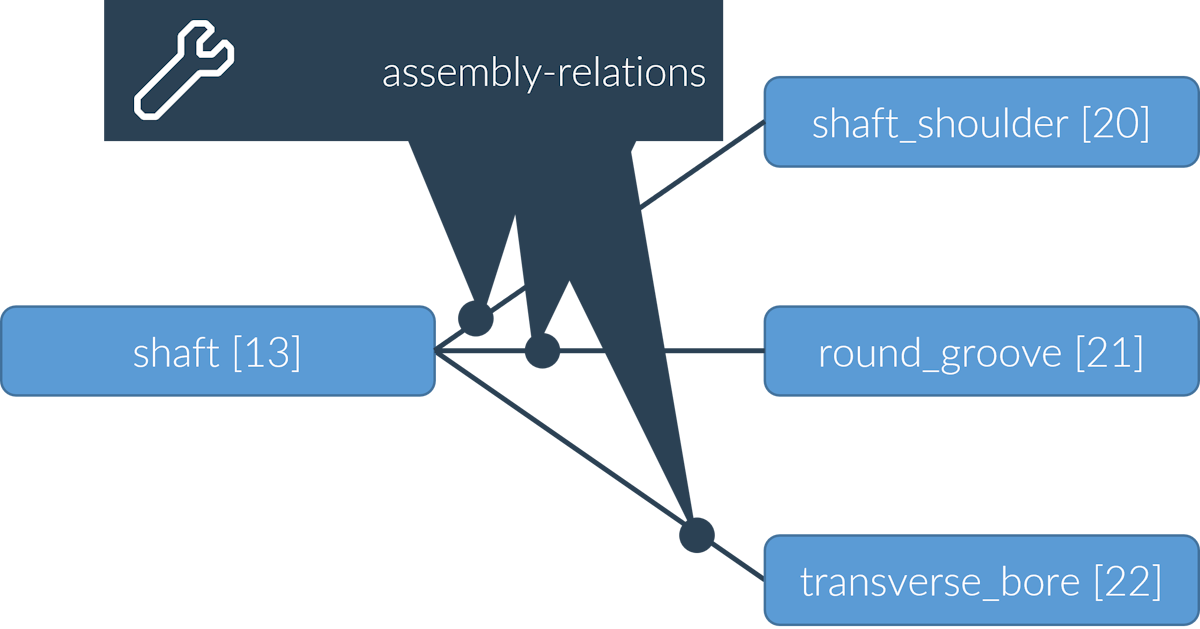

Benötigte Relationen | XML Syntax |
|---|---|
Assembly-Relation Welle - Kerbstelle | <relation id="175" type="assembly"> <ref id="3" role="assembly" hint="shaft"/> <ref id="113" role="part" hint="shaft_shoulder"/> </relation> |
Die Positionierung von Kerbstellen erfolgt über das Wellenkoordinatensystem. Grundsätzlich bezieht sich die Position (Attribut "u_coordinate_on_shaft") einer Kerbstelle auf den „Beginn“ der Kerbstelle, d.h. auf die Stelle der Kerbe mit der kleinsten u-Koordinate im Wellenkoordinatensystem. Davon abweichend entspricht die Position der Kerbe bei Wellenabsätzen der Position des Absatzes (der „Sprungstelle“ der zugrundeliegenden Wellenabschnitte). D.h. bei einem Wellenabsatz von kleinem zu großem Durchmesser entspricht die Position der Kerbe dem „Ende der Kerbe“.
