Datei- und Ordnerreferenzen
Verschiedene Anwendungsfälle können es erforderlich machen weitere Dateien oder Ordner in einem REXS-Modell zu referenzieren. Beispiele sind u.a. FE- und CAD-Daten von Baugruppen oder zusätzliche Dateien zur Beschreibung von Verzahnungen wie die GDE-Datei oder die Klingelnberg-Neutraldaten Dateien. Die Referenzierung erfolgt über entsprechende Attribute (z.B. "folder" oder "gde_file"). Grundsätzlich gilt für solche Referenzen:
Referenzen können relative oder absolute Pfade enthalten
Bezugsebene für relative Pfade ist immer die REXS *.xml Datei (*.rexs-Datei)
Anmerkung
Damit es bei der Weitergabe eines REXS-Modells nicht zu Problemen kommt empfiehlt es sich bei Referenzen auf weitere Dateien immer das .rexsz-Format zu verwenden.
Insbesondere die Verwendung von absoluten Pfaden beeinträchtigt die Portabilität eines REXS-Modells erheblich, da der Empfänger Zugriff auf die gleiche Ordnersturktur benötigt die der Sender verwendet hat.

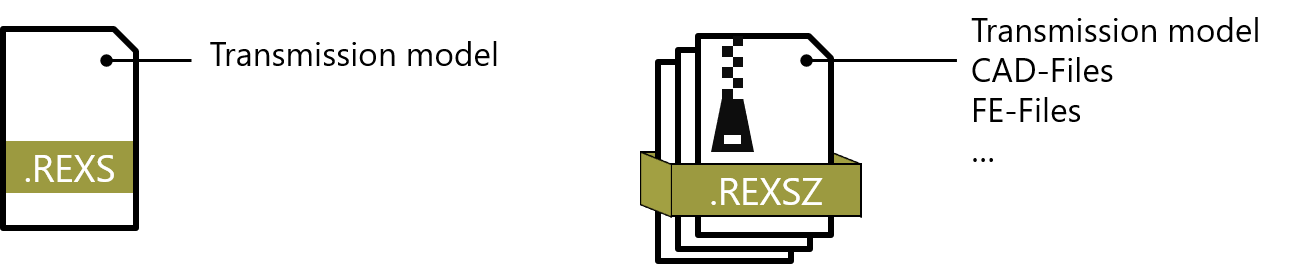

Die REXS .zip-Datei (.rexsz)
Um neben der bekannten .rexs .xml-Datei auch weitere zugehörige Daten (Dateien, Ordner) geordnet zu speichern, kann das .rexsz-Format verwendet werden. Es handelt sich dabei um eine .zip-Datei, die neben der .rexs-Datei auch Ordner und weitere Dateien enthalten kann. Eine Referenzierung innerhalb der .rexsz-Datei muss immer mit relativen Pfaden erfolgen.
Es ist also möglich, entweder eine einzelne .rexs (.xml-) Datei oder eine .rexsz (.zip-) Datei zur Abbildung eines REXS Modells zu verwenden.
Referenzierung von FE- und CAD-Dateien
Für Details zur Referenzierung von FE- und CAD-Dateien siehe Baugruppen.
Referenzierung von GDE-Dateien
Das Gear Data Exchange Format (GDE Format) ist ein etabliertes Schnittstellenformat für Verzahnungsdaten (siehe VDI/VDE 2610). Es ist möglich die Beschreibung eines Stirnrades im REXS-Modell durch die Angabe einer zugehörigen GDE-Datei zu ergänzen. Die Referenzierung der GDE-Datei erfolgt über das Attribut "gde_file" des cylindrical_gear/ ring_gear.
Anmerkung
Die GDE-Datei darf nur ein Zahnrad enthalten
Notwendige zusätzliche Angaben zur Positionierung des Zahnrades in REXS:
Pose des Zahnrads (Koordinatensystem)
Orientierung der Bezugsseite (Attribut "datum_face_orientation")
Die Parameter in REXS und GDE überschneiden sich zum Teil. Es obliegt jeder Anwendung zu entscheiden wie damit umgegangen wird und ggfs. die Konsistenz der Angaben zu prüfen
Referenzierung von Klingelnberg-Neutraldaten Dateien
Das Klingelnberg Neutraldaten Format ist ein etabliertes Schnittstellenformat für die Geometrie- und Herstellungsparameter eines Kegelrades. Es ist möglich die Beschreibung eines Kegelrades im REXS-Modell durch die Angabe einer zugehörigen Klingelnberg Neutraldaten Datei zu ergänzen. Die Referenzierung der Klingelnberg Neutraldaten Datei erfolgt über das Attribut "klingelnberg_neutral_data_file" des bevel_gear.
Anmerkung
Falls mehrere Kegelradstufen im Modell vorhanden sind muss der Dateipfad einen eindeutigen Ordnernamen enthalten.
Notwendige zusätzliche Angaben zur Positionierung des Zahnrades in REXS:
Pose des Zahnrads (Position und Orientierung lokales Koordinatensystem)
Orientierung der Kegelspitze (Attribut "bevel_cone_orientation")
Die Parameter in REXS und den Klingelnberg Neutraldaten überschneiden sich zum Teil. Es obliegt jeder Anwendung zu entscheiden wie damit umgegangen wird und ggfs. die Konsistenz der Angaben zu prüfen
Alternativ oder zusätzlich kann eine sogenannte Klingelnberg 3d Neutraldaten Datei verwendet werden. Diese enthält die Flanken des Kegelrades als 3d-Punktewolke. Die Referenzierung der Klingelnberg 3d Neutraldaten Datei erfolgt über das Attribut "klingelnberg_3d_neutral_data_file" des bevel_gear.
Anmerkung
Falls mehrere Kegelradstufen im Modell vorhanden sind muss der Dateipfad einen eindeutigen Ordnernamen enthalten
Zusätzlich wird die Angabe einer (ggfs. verkürzten) Neutraldatendatei im Attribut „klingelnberg_neutral_data_file“ benötigt
